Ошибка F0002 Danfoss FC302 — DC Overvoltage, причины и устранение

Q: Как подобрать тормозной резистор для Danfoss FC302?

Сопротивление тормозного резистора для FC302: R = U²dc / P_торм, где Udc = 780 В, P_торм — мощность торможения. Минимальное сопротивление указано в документации для каждого типоразмера. Для FC302 на 7,5 кВт минимальное сопротивление — 68 Ом. Мощность резистора берётся из расчёта 40% от мощности привода при кратковременном цикле торможения.

Q: Можно ли убрать F0002 без тормозного резистора?

Да, если причина только в коротком времени торможения — увеличьте параметр 3-42 (Ramp-down Time). Для насосов и вентиляторов это часто решает проблему полностью. Но если нагрузка инерционная (маховик, центрифуга) или требуется быстрое аварийное торможение — без тормозного резистора не обойтись.

Q: F0002 появляется не при торможении, а в произвольный момент — почему?

Если F0002 возникает не при торможении, а в произвольный момент или при пуске — причина скорее всего в питающей сети. Скачки напряжения сети поднимают DC link выше аварийного порога. Проверьте напряжение сети мультиметром в динамике, особенно в момент пуска других мощных потребителей.

Что происходит внутри привода при F0002

Звено постоянного тока — это конденсаторная батарея внутри преобразователя. В нормальном режиме она заряжена до уровня ~540–560 В (при питании 380 В). При торможении двигатель превращается в генератор и начинает качать энергию обратно — не в сеть, а именно в эти конденсаторы. Напряжение DC начинает расти.

Если ничего не делать — при ~820 В срабатывает аппаратная защита F0002 и привод мгновенно отключает выход. Это не программное ограничение, а железная защита от пробоя конденсаторов и IGBT-транзисторов. Сработала — значит реально было опасное перенапряжение.

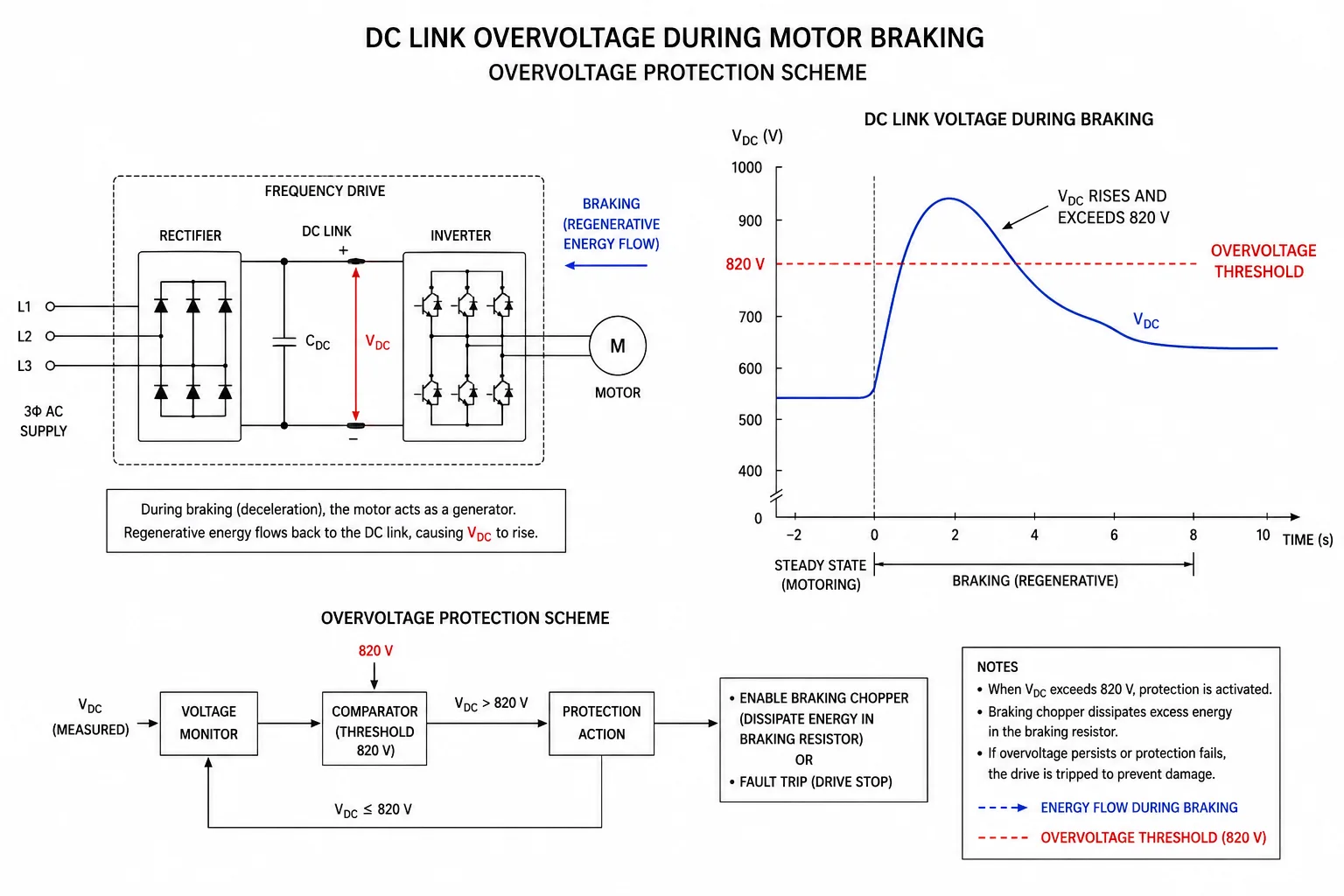

Схема роста напряжения DC link при торможении Danfoss FC302 — F0002 DC Overvoltage

Напряжение DC link при торможении без тормозного резистора — энергия некуда уходить, порог 820 В → F0002

Важно F0002 и F0001 — принципиально разные ошибки. F0001 это избыток тока, F0002 это избыток напряжения. Причины и решения разные. Путать их при диагностике — терять время.

Причины возникновения F0002

1

Очень часто

Слишком короткое время торможения

Параметр 3-42 (Ramp-down Time) установлен меньше чем нужно для данной инерции нагрузки. Привод пытается затормозить слишком быстро — двигатель генерирует энергию интенсивнее чем конденсаторы успевают её рассеивать. Особенно характерно для нагрузок с большим маховым моментом: центрифуги, мешалки, маховики.

2

Очень часто

Рекуперативная нагрузка без тормозного резистора

Нагрузка сама по себе тянет двигатель — например, кран при опускании груза, намотчик при натяжении, наклонный конвейер при движении вниз. В таких применениях двигатель работает в генераторном режиме постоянно, а не только при торможении. Без тормозного резистора или рекуперативного инвертора F0002 будет появляться регулярно.

3

Часто

Скачки напряжения в питающей сети

Импульсные перенапряжения в сети напрямую попадают в DC link через выпрямитель. Если сеть в цехе нестабильная — при пуске мощного оборудования рядом возможны броски напряжения которые поднимают DC выше аварийного порога. Характерный признак: F0002 возникает без торможения, в произвольный момент.

4

Иногда

Неисправность тормозного чоппера или резистора

Если тормозной резистор уже установлен, но F0002 всё равно появляется — проверьте сам резистор (не перегорел ли) и транзистор тормозного чоппера внутри привода. Чоппер — это силовой ключ который подключает резистор к DC link. Если он не открывается — резистор просто не работает.

5

Редко

Неверная настройка функции Overvoltage Control

В FC302 есть функция Overvoltage Control (параметр 2-17) — она автоматически продлевает время торможения если DC link приближается к аварийному порогу. Если функция отключена или настроена неверно — привод не успевает адаптировать время торможения и уходит в F0002.

Диагностика F0002

Сначала Перед сбросом ошибки откройте Alarm Log на LCP и запишите: в какой момент сработало (торможение / пуск / работа), значение DC link voltage и выходную частоту. Это ключевые данные для диагностики.

1

Определите момент срабатывания

F0002 при торможении — классический сценарий, причина в энергии рекуперации. F0002 при пуске или в произвольный момент — скорее всего проблема в питающей сети. F0002 постоянно при работе с нагрузкой — рекуперативная нагрузка. Это определяет направление дальнейшей диагностики.

LCP → Main Menu → Alarm Log → F0002 → смотреть частоту и статус (торможение/работа)

2

Проверьте текущее время торможения

Посмотрите параметр 3-42 — Ramp-down Time 1. Если значение меньше 5 секунд при инерционной нагрузке — скорее всего именно это причина. Временно увеличьте в 2-3 раза и проверьте исчезновение F0002.

Параметр 3-42: Ramp-down Time 1 — текущее значение в секундах

3

Проверьте напряжение питающей сети

Измерьте напряжение мультиметром на входных клеммах R/S/T в динамике — в момент пуска других потребителей, при пиковой нагрузке цеха. Напряжение выше 410 В в сети 380 В — уже повод для беспокойства. При 430 В и выше F0002 может появляться даже без торможения.

Клеммы питания: R→91, S→92, T→93 / Норма: 380 В ±10%

4

Проверьте включена ли Overvoltage Control

Параметр 2-17 должен быть установлен в Enabled (1) для большинства применений. В этом режиме привод автоматически продлевает торможение если DC link приближается к пороговому значению. Это первая линия защиты от F0002.

Параметр 2-17: Overvoltage Control → Enabled (1)

5

Проверьте тормозной резистор (если установлен)

Отключите питание. Отсоедините резистор от клемм 81/82. Измерьте омметром сопротивление — должно соответствовать номиналу (например 68 Ом для 7,5 кВт). Обрыв (∞) или КЗ (0 Ом) означает неисправность резистора. Параллельно проверьте пар. 2-15 (Brake Check) — включите и проверьте результат.

Клеммы тормозного резистора: 81 (+) и 82 (-)

Устранение и параметры

Причина	Параметр	Действие	Значение
Короткое время торможения	`3-42`	Увеличить Ramp-down Time 1	Умножить текущее на 2–3
Резкое торможение	`3-00`	Включить S-образное торможение	S-ramp Ratio = 50%
OVC отключён	`2-17`	Включить Overvoltage Control	Enabled (1)
Высокое напряжение сети	`2-05`	Скорректировать Brake Resistor Limit	По расчёту
Тормозной резистор установлен	`2-10`	Включить Brake Function	AC Brake (2) или Resistor (1)
Проверка тормозного чоппера	`2-15`	Запустить Brake Check	At power-up (1)

Сброс После устранения причины: кнопка Reset на LCP, сигнал на дискретный вход (пар. 5-10 = Reset), или команда через Modbus. Проверьте на 3–5 циклах торможения подряд.

Тормозной резистор — когда нужен и как подобрать

Тормозной резистор нужен когда увеличение времени торможения технологически недопустимо или когда нагрузка рекуперативная по своей природе. Резистор подключается к клеммам 81/82 и рассеивает избыточную энергию в виде тепла.

Минимальное сопротивление резистора для FC302

Мощность FC302	Мин. сопротивление	Мин. мощность резистора	Параметр 2-11
1,5 кВт	300 Ом	0,6 кВт	300
2,2 кВт	200 Ом	0,9 кВт	200
4,0 кВт	130 Ом	1,6 кВт	130
7,5 кВт	68 Ом	3,0 кВт	68
11 кВт	47 Ом	4,4 кВт	47
15 кВт	33 Ом	6,0 кВт	33
22 кВт	22 Ом	8,8 кВт	22

После подключения резистора обязательно укажите его сопротивление в параметре 2-11 (Brake Resistor R) и включите тормозную функцию в пар. 2-10 = Resistor (1). Без этого привод не будет использовать резистор корректно.

Важно Нельзя использовать резистор с сопротивлением ниже минимального — это вызовет перегрев тормозного чоппера и его выход из строя. Если нужно больше мощности торможения — используйте несколько резисторов параллельно, соблюдая минимальное сопротивление.

Профилактика

Интервал	Мероприятие
Еженедельно	Проверять журнал предупреждений LCP — W0002 (Warning DC Overvoltage) появляется раньше чем F0002
Ежеквартально	Измерять напряжение питающей сети в пиковый момент нагрузки, записывать динамику
Ежеквартально	Проверять состояние тормозного резистора — сопротивление, следы перегрева, крепление кабелей
Ежегодно	Проверять ёмкость конденсаторов DC link — при деградации порог F0002 снижается раньше расчётного
При изменении	При изменении инерции нагрузки (замена мотора, редуктора, технологии) — пересчитывать время торможения

Частые вопросы

Что означает ошибка F0002 на Danfoss FC302?

F0002 — аппаратная защита от перенапряжения в звене постоянного тока. Напряжение DC link превысило порог ~820 В. Привод мгновенно отключает выход чтобы защитить конденсаторы и IGBT от пробоя. В 90% случаев причина — энергия рекуперации при торможении которой некуда деваться.

Почему F0002 появляется при торможении на Danfoss?

При торможении двигатель переходит в генераторный режим и возвращает кинетическую энергию вращения обратно в DC link. Если время торможения слишком короткое или нагрузка инерционная — конденсаторы не успевают рассеять энергию и напряжение DC растёт до аварийного порога. Решение: увеличить параметр 3-42 или установить тормозной резистор.

Как подобрать тормозной резистор для Danfoss FC302?

Для FC302 на 7,5 кВт минимальное сопротивление — 68 Ом, минимальная мощность резистора — 3 кВт. Нельзя использовать резистор с сопротивлением ниже минимального — сгорит тормозной чоппер. После подключения укажите сопротивление в параметре 2-11 и включите пар. 2-10 = Resistor (1). Таблица для других мощностей — в разделе выше.

Можно ли убрать F0002 без тормозного резистора?

Да — если технологически допустимо увеличить время торможения. Увеличьте параметр 3-42 и включите Overvoltage Control (пар. 2-17 = Enabled). Для насосов и вентиляторов это обычно решает проблему полностью. Для кранов, намотчиков и наклонных конвейеров — рекуперативная нагрузка постоянная, без резистора не обойтись.

F0002 появляется не при торможении, а в произвольный момент — почему?

Если F0002 возникает без торможения — причина в питающей сети. Скачки напряжения от соседних мощных потребителей попадают в DC link через выпрямитель. Измерьте напряжение на клеммах R/S/T мультиметром в динамике. Если больше 410 В — нужен сетевой дроссель или стабилизатор на входе привода.
