Danfoss FC302 — технические характеристики

FC302 — старший и наиболее полнофункциональный преобразователь серии FC300. Это не просто частотник, а целая платформа: векторное управление, встроенный ПЛК, полный набор промышленных протоколов. Именно поэтому его замена требует тщательного анализа.

Технические характеристики

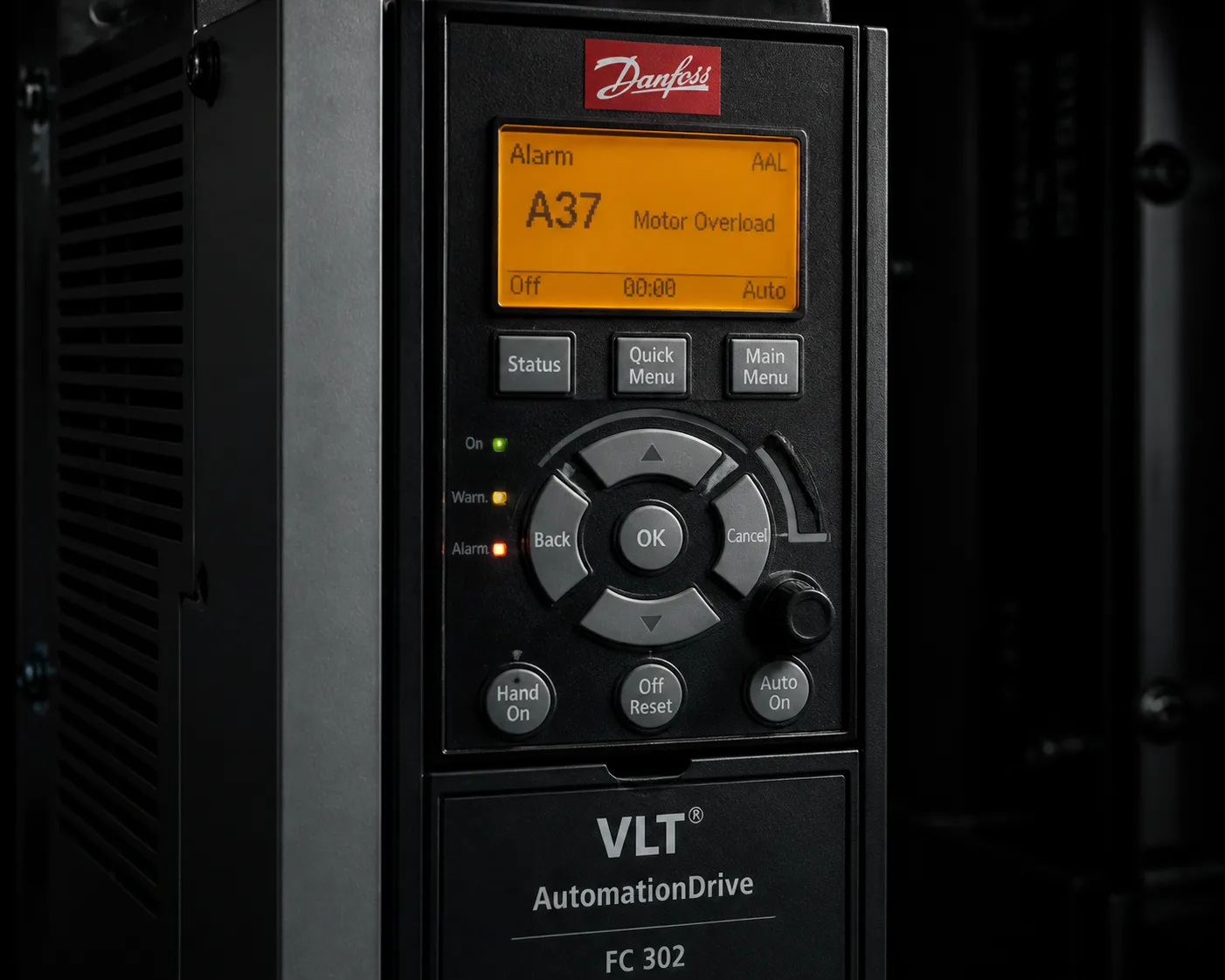

Панель LCP Danfoss FC302 — основной инструмент диагностики alarm-кодов

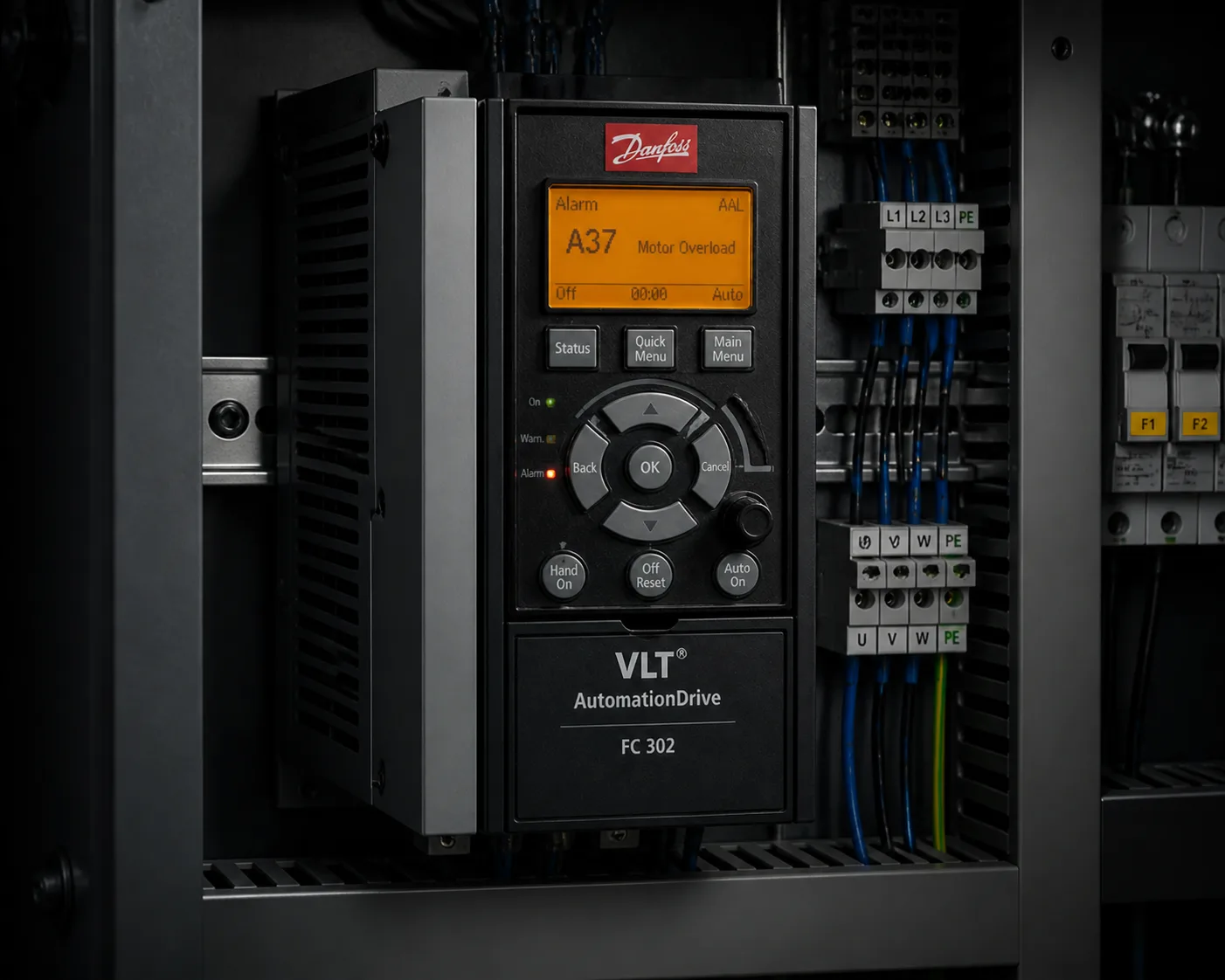

Danfoss FC302 — типичный монтаж в электрошкафу на DIN-рейку

Диапазон мощностей	0,25 кВт — 1400 кВт
Напряжение питания	3×200–240 В / 3×380–480 В / 3×525–600 В / 3×525–690 В
Частота питания	50/60 Гц ± 5%
Выходная частота	0–590 Гц
Перегрузка Normal Duty	110% в течение 60 с
Перегрузка High Duty	160% в течение 60 с
Управление двигателем	U/f (скалярное), VVC+ (векторное без датчика), вектор с датчиком
Дискретные входы	6 входов, 24 В DC, программируемые
Аналоговые входы	2 входа (0–10 В / 0–20 мА / 4–20 мА)
Релейные выходы	2 реле SPDT, 240 В AC / 2 А
Встроенный протокол	Modbus RTU (RS485)
Опциональные протоколы	PROFIBUS DP, PROFINET, CANopen, DeviceNet, EtherNet/IP
Встроенный ПЛК	MCO (Motion Control Option) — опция
Степень защиты	IP20 / IP21 / IP55 / IP66 (зависит от исполнения)
Температура эксплуатации	−10…+50°C (до +60°C с дерейтингом)
КПД	до 98%

Типовые alarm-коды FC302

Полный список — в разделе ошибки Danfoss FC300.

FC302 и импортозамещение

После 2022 года FC302 официально не поставляется в Россию. Параллельный импорт существует, но цены выросли в 2–3 раза, а сроки поставки непредсказуемы — от 4 до 16 недель. Если FC302 стоит на критически важном узле — стоит заранее проработать план замены.

Подробное сравнение вариантов замены — на странице аналоги Danfoss FC302.

Встроенный ПЛК MCO — когда он реально нужен

Опция Motion Control Option превращает FC302 из обычного частотника в полноценный узел логики управления, способный обрабатывать входные сигналы, выполнять условные переходы и управлять несколькими выходами без внешнего контроллера — актуально для узлов с несложной, но нетривиальной последовательностью действий (например, каскадное управление насосной группой), где отдельный ПЛК был бы избыточен по стоимости и месту в шкафу. Для типовой задачи одного насоса или вентилятора без такой логики MCO не даёт практической пользы, и переплата за эту опцию не оправдана.

VVC+ против классического векторного управления

Векторное управление без датчика у Danfoss реализовано через собственную технологию VVC+ (Voltage Vector Control) — она отличается от классического FOC (используемого, например, у Delta) логикой формирования управляющего напряжения, но даёт сопоставимый практический результат: улучшенный пусковой момент и более точное поддержание скорости по сравнению с простым скалярным U/f управлением. Для большинства насосных и вентиляторных задач разница между VVC+ и FOC на практике не критична — обе технологии решают одну и ту же инженерную задачу немного разными методами.

Протоколы связи — от базового Modbus до полного набора промышленных сетей

Встроенный Modbus RTU через RS485 доступен без дополнительных опций — для большинства задач насосной и вентиляторной автоматики этого достаточно. Для интеграции в более серьёзную систему диспетчеризации завода доступны опциональные модули PROFIBUS DP, PROFINET, CANopen, DeviceNet и EtherNet/IP — выбор конкретного протокола определяется тем, какая сеть уже развёрнута на объекте, а не техническими преимуществами одного протокола над другим для типовой задачи управления приводом.

Функциональная безопасность и защита двигателя

FC302 поддерживает встроенную функцию Safe Torque Off (STO) для безопасной остановки момента без полного обесточивания привода, а также электронную тепловую защиту двигателя (ETR), рассчитывающую накопленный тепловой эффект от работы выше номинального тока во времени — в отличие от мгновенной защиты по превышению тока, эта модель срабатывает не сразу, а по достижении расчётного теплового предела, что точнее отражает реальный износ обмоток двигателя от длительной перегрузки.

Выбор между VVC+ и векторным управлением с датчиком

Для большинства насосных и вентиляторных задач достаточно VVC+ без датчика скорости — оно даёт заметно лучшую точность и пусковой момент по сравнению с простым скалярным U/f управлением, не требуя дополнительного оборудования. Полноценное векторное управление с датчиком (энкодером) оправдано там, где нужен полный момент на нулевой скорости или где технологический процесс требует точности поддержания скорости, недостижимой без прямой обратной связи — типично для подъёмных механизмов и станочных осей, а не для типовой насосной автоматики.

Практические ошибки при вводе в эксплуатацию

Частая ошибка — пропуск автонастройки параметров двигателя при первом вводе в эксплуатацию: без неё привод ориентируется на усреднённые расчётные параметры, а не на реальные электрические характеристики конкретного подключённого двигателя, что особенно заметно проявляется как нестабильная работа именно на низких оборотах. Вторая распространённая ситуация — использование опции MCO для задач, где обычной логики параметров дискретных входов было бы достаточно, что неоправданно усложняет и удорожает проект без реальной практической необходимости.

Место FC302 в линейке Danfoss

FC302 — старшая и наиболее функциональная модель серии FC300, выше по возможностям более простых и доступных FC301 (без встроенного ПЛК и части опций связи) и FC051 (компактная бытовая линейка для простых задач меньшей мощности). Для типовой промышленной насосной станции с несложной логикой управления FC301 часто полностью закрывает потребность за меньшую стоимость — переплата за FC302 оправдана именно там, где требуются встроенный ПЛК MCO, расширенный набор протоколов связи или работа на верхней границе диапазона мощностей серии.

Мониторинг состояния и журнал аварий

Панель LCP отображает не только текущий код аварии, но и журнал последних событий с указанием рабочих параметров привода на момент срабатывания (ток, напряжение, частота) — эта информация значительно упрощает диагностику нерегулярных, эпизодически возникающих неисправностей, поскольку позволяет увидеть реальные условия работы в момент сбоя, а не только сам факт остановки. При повторяющейся, но нерегулярной ошибке разумно первым делом просмотреть именно журнал, а не полагаться на память о последних действиях перед сбоем.

Энергосбережение на переменной нагрузке

Для насосов и вентиляторов, где реальная потребность в производительности меняется в течение суток или сезона, регулирование скорости частотником даёт существенно большую экономию энергии, чем работа на постоянной скорости с дросселированием потока заслонкой или задвижкой — расход энергии для центробежного оборудования связан с кубом скорости вращения, и снижение скорости даже на относительно небольшую величину даёт заметно непропорциональное снижение энергопотребления. FC302 поддерживает встроенные алгоритмы автоматической оптимизации энергопотребления (снижение напряжения при неполной нагрузке), дополнительно повышающие экономию без вмешательства оператора.

Совместимость с разными типами двигателей

Помимо стандартных асинхронных двигателей, FC302 поддерживает работу с синхронными двигателями с постоянными магнитами через отдельный алгоритм управления — актуально для проектов, закладывающих повышенный класс энергоэффективности двигателя уже на этапе проектирования, а не как последующую модернизацию существующей системы.

Требования к монтажу и охлаждению

Диапазон рабочих температур -10…+50°C (до +60°C с дерейтингом) достаточно широк для большинства технических помещений, но требует внимания при установке в плохо вентилируемых шкафах или помещениях без кондиционирования в южных регионах в летний период. Для исполнений со степенью защиты IP55/IP66 (пыле- и влагозащищённые) привод можно устанавливать вне отдельного шкафа управления, непосредственно в цехе или на улице под навесом, что упрощает монтаж для небольших локальных задач, но требует более тщательного расчёта теплоотвода, поскольку такие корпуса хуже рассеивают внутреннее тепло по сравнению с открытым монтажом на DIN-рейку внутри вентилируемого шкафа.

Практический выбор между исполнениями по степени защиты

Выбор между базовым IP20 (для монтажа внутри шкафа управления) и более защищёнными IP55/IP66 (для открытой установки) определяется не только условиями окружающей среды, но и итоговой стоимостью проекта в целом: экономия на отдельном шкафу управления при выборе защищённого исполнения привода может быть сведена на нет более высокой стоимостью самого привода в таком исполнении — расчёт стоит вести по полной стоимости решения, а не только по цене самого частотника в каталоге.

Обслуживание и типичные изнашиваемые узлы

Как и у большинства приводов этого класса, наиболее часто заменяемый узел при длительной эксплуатации — вентилятор охлаждения, обычно выполненный съёмным без необходимости полной разборки корпуса. Конденсаторы звена постоянного тока требуют внимания при сроке эксплуатации свыше 8-10 лет, особенно на объектах с повышенной температурой окружающей среды, ускоряющей естественную деградацию электролитических конденсаторов — регулярный визуальный осмотр обоих узлов в рамках планового технического обслуживания снижает риск внезапной аварийной остановки по сравнению с ожиданием явных признаков неисправности. Для критически важных узлов производства разумно держать резервный привод на складе именно на случай отказа вентилятора или конденсаторов — эти два узла статистически чаще всего становятся причиной незапланированного простоя на приводах, отработавших свыше 7-8 лет.

Практическая рекомендация по резервированию

Для узлов, где простой из-за отказа привода приводит к ощутимым потерям (остановка производственной линии, а не просто временное отключение второстепенного насоса), разумно закладывать резервный привод того же типоразмера уже на этапе проектирования, а не после первого реального отказа. С учётом того, что FC302 официально не поставляется в Россию после 2022 года, наличие резервной единицы на складе для критичного узла снижает риск многонедельного простоя в ожидании параллельного импорта до нуля, что для многих производств экономически оправдывает стоимость резервного привода уже за счёт одного предотвращённого простоя.
