Совместимость оборудования и промышленные протоколы
При замене западного оборудования на аналоги вопрос совместимости часто становится главным препятствием. Новый привод физически встал на место старого, параметры двигателя перенесены — а управление с SCADA не работает, потому что протоколы не совпадают или не настроены. Этот раздел про то, как этого избежать.
Руководства по интеграции
PROFINET, PROFIBUS, Modbus. GSD-файл, профиль PROFIdrive, карта регистров, подключение китайских приводов.
Modbus ↔ PROFINET ↔ PROFIBUS. Зачем нужны шлюзы, как выбрать, маппинг регистров, подводные камни.
Импульсы ШИМ и старая изоляция: витковое замыкание, подшипниковые токи, когда нужен синусный фильтр.
Почему только скалярное управление, зачем индивидуальные тепловые реле, правила расчёта тока.
Двукратный запас мощности, входной дроссель, обязательный тормозной резистор, отключение ЭМС-фильтра в сети IT.
На входе можно с запасом 1,5–2×, на выходе — нельзя без синусного фильтра. Как питать трёхфазный двигатель от 220 В.
Почему нельзя питать катушку с выхода привода, правильная последовательность снятия тормоза, параметры и задержки.

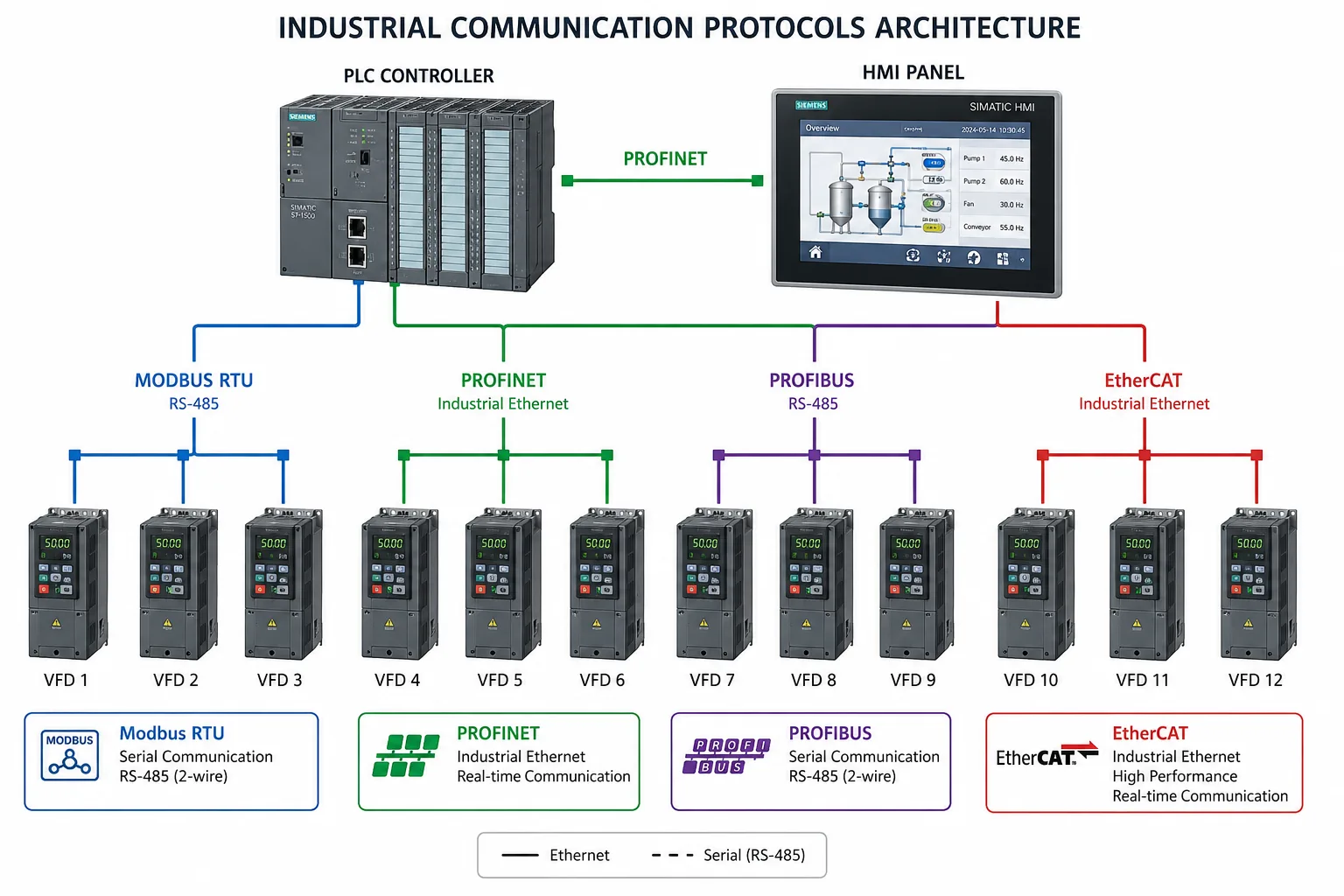

Промышленные протоколы
Самый распространённый протокол. Поддерживается практически всем оборудованием. RTU по RS485, TCP по Ethernet.
Промышленный Ethernet от Siemens. Реальное время, детерминированность. Основная шина для S7-1200/1500.
Старший протокол Siemens. Широко установлен на объектах. При замене привода нужна опциональная карта.
Высокоскоростной протокол для сервоприводов и ЧПУ. Синхронизация до микросекунд.
Промышленная шина CAN. Применяется в мобильной технике и некоторых приводах.
Протоколы Rockwell Automation. Редко встречаются в России, но иногда на объектах с американским оборудованием.
Совместимость при замене оборудования
Замена привода в системе с Modbus
Modbus — самый простой сценарий. Практически все современные приводы поддерживают Modbus RTU по RS485. При замене нужно настроить адрес устройства, скорость порта, параметры чётности — и убедиться что регистры управления (пуск, задание скорости) совпадают или переписать программу в SCADA.
У Danfoss FC302: управляющее слово — регистр 16#FC00, задание частоты — 16#FC01. У Delta VFD-C2000: управляющее слово — регистр 0x2000, задание частоты — 0x2001. Значения команд в управляющем слове тоже отличаются. Это нужно переписать в SCADA.
Замена привода в системе с PROFIBUS
Сложнее. Если стоял Danfoss FC302 с опцией Profibus DP, и вы ставите Delta VFD-C2000 — нужна опциональная карта Profibus для Delta (модель CMC-PD01). Плюс нужно установить GSD-файл нового устройства в конфигуратор PLC (TIA Portal или STEP 7) и переконфигурировать проект.
Замена привода в системе с PROFINET
Inovance MD500 поддерживает PROFINET IO нативно — это его главное преимущество при замене Siemens G120 в системах S7-1200/1500. Достаточно установить GSDML-файл и переконфигурировать сеть в TIA Portal.
Конвертеры протоколов
Когда протоколы не совпадают напрямую, используют шлюзы-конвертеры. Популярные модели: Anybus X-gateway (широкий выбор протоколов), Moxa MGate (Modbus ↔ Ethernet), Prosoft Technology (Profibus ↔ Modbus). Это рабочее решение, но оно добавляет устройство в систему, усложняет диагностику и создаёт дополнительную точку отказа. По возможности лучше выбрать аналог с нативной поддержкой нужного протокола.
